ATV320U55M3C > 인버터
리뷰 0 위시 0

ATV320U55M3C 요약정보 및 구매

자세히 보기

상품 선택옵션 0 개, 추가옵션 0 개

제조사 슈나이더
브랜드 슈나이더
모델 ATV320 5,5KW 200V 3PH COMPACT CONTROL
판매가격(VAT 별도) 765,400원
배송비결제 주문시 결제

선택된 옵션

  • ATV320U55M3C
    +0원
위시리스트

관련상품

등록된 상품이 없습니다.

상품 정보

상품 기본설명

상품 상세설명

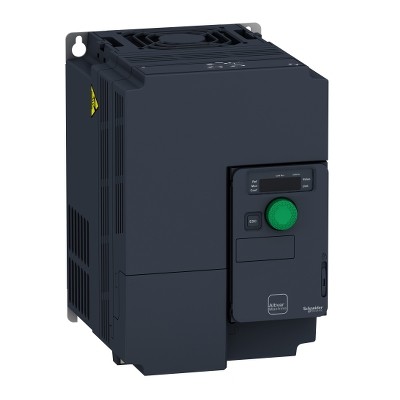

ATV320U55M3C picture- Schneider-electric
ATV320U55M3C
변속 드라이브, Altivar Machine ATV320, 5.5 kW, 200...240 V, 3상, 컴팩트
Schneider Electric
특성
기본항목
제품의 범위Altivar Machine ATV320
제품 또는 구성요소 타입가변 속도 드라이브
제품 사양 응용Complex machines
변수Standard version
Format of the driveCompact
마운팅 모드벽 마운트
통신 포트 프로토콜Modbus 시리얼
CANopen
선택사항 카드Communication module, CANopen
Communication module, EtherCAT
Communication module, Profibus DP V1
Communication module, Profinet
Communication module, Ethernet Powerlink
Communication module, 이더넷 / IP
Communication module, DeviceNet
[문의] 정격 공급 전압200...240 V - 15...10 %
공칭 출력 전류27.5 A
모터 전력 kW5.5 kW heavy duty
EMC 필터EMC 필터 없는
IP degree of protectionIP20
전기적/기계적 특성
디지털 입력 수7
디지털 입력 타입STO safe torque off, 24 V DC, 임피던스: 1.5 kOhm
DI1...DI6 로직 입력, 24 V DC 30 V)
DI5 programmable as pulse input 0…30 kHz에서, 24 V DC 30 V)
디지털 입력 로직포지티브 로직(소스)
네거티브 로직 (싱크)
디지털 출력 수3
디지털 출력 타입열기 콜렉터 DQ+ 0…1 kHz에서 30 V DC 100 mA
열기 콜렉터 DQ- 0…1 kHz에서 30 V DC 100 mA
아날로그 입력 수3
아날로그 입력 타입AI1 전압 0 ... 10 V DC, 임피던스: 30 kOhm, 해상도 10 비트
AI2 양극 차동 전압 + / - 10 V DC, 임피던스: 30 kOhm, 해상도 10 비트
AI3 전류 0...20 mA (or 4-20 mA, x-20 mA, 20-x mA or other patterns by configuration), 임피던스: 250 옴, 해상도 10 비트
아날로그 출력 수1
아날로그 출력 타입소프트웨어-환경구성 가능 전류 AQ1 0 ... 20mA 800 옴, 해상도 10 비트
소프트웨어-환경구성 가능 전압 AQ1 0 ... 10 V DC 470 옴, 해상도 10 비트
Relay output type환경구성 가능 중계기 로직 R1A 1 NO 100000 주기
환경구성 가능 중계기 로직 R1B 1 NC 100000 주기
환경구성 가능 중계기 로직 R1C
환경구성 가능 중계기 로직 R2A 1 NO 100000 주기
환경구성 가능 중계기 로직 R2C
최대 전환 전류중계기 출력 R1A, R1B, R1C 위에,중에 저항성 부하, cos phi = 1 3 A 에서 250 V AC
중계기 출력 R1A, R1B, R1C 위에,중에 저항성 부하, cos phi = 1 3 A 에서 30 V DC
중계기 출력 R1A, R1B, R1C, R2A, R2C 위에,중에 유도형 부하, cos phi = 0.4 7 ms 2 A 에서 250 V AC
중계기 출력 R1A, R1B, R1C, R2A, R2C 위에,중에 유도형 부하, cos phi = 0.4 7 ms 2 A 에서 30 V DC
중계기 출력 R2A, R2C 위에,중에 저항성 부하, cos phi = 1 5 A 에서 250 V AC
중계기 출력 R2A, R2C 위에,중에 저항성 부하, cos phi = 1 5 A 에서 30 V DC
최소 전환 전류중계기 출력 R1A, R1B, R1C, R2A, R2C 5 mA 에서 24 V DC
액세스의 방법슬레이브 CANopen
4 quadrant operation possibleTrue
비동기화 모터 제어 프로파일전압 / 주파수 비율, 5 포인트
센서없이 자속 벡터 제어, 표준
전압 / 주파수 비율 - 에너지 절약, 이차 U / F
Flux vector control without sensor - Energy Saving
전압 / 주파수 비율, 2 포인트
동기화 모터 제어 프로파일Vector control without sensor
Maximum output frequency0.599 kHz에서
순간 과토크170…200 % 공칭 모터 토크의
가속 및 감속 램프Linear
U
S
CUS
Ramp switching
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
모터 슬립 보상부하는 무엇이든 자동
Adjustable 0...300 %
전압/주파수 속도 (2 또는 5 포인트)에서 사용 불가
전환 주파수2...16 kHz 조정 가능
4...16 kHz 있는
공칭 전환 주파수4 kHz
정지 상태로 제동DC 주입에 의함
Brake chopper integratedTrue
라인 전류35.4 A 에서 200 V heavy duty)
29.8 A 에서 240 V heavy duty)
상(phase)당 최대 입력 전류35.4 A
Maximum output voltage240 V
피상전력12.4 KVA 에서 240 V heavy duty)
네트워크 주파수50...60 Hz
Relative symmetric network frequency tolerance5 %
최대 예상 라인 Isc22 KA
Base load current at high overload27.5 A
W 단위의 전력 소모팬(fan) 242.0 W 에서 200 V 4 kHz
With safety function Safely Limited Speed (SLS)True
With safety function Safe brake management (SBC/SBT)False
With safety function Safe Operating Stop (SOS)False
With safety function Safe Position (SP)False
With safety function Safe programmable logicFalse
With safety function Safe Speed Monitor (SSM)False
With safety function Safe Stop 1 (SS1)True
With sft fct Safe Stop 2 (SS2)False
With safety function Safe torque off (STO)True
With safety function Safely Limited Position (SLP)False
With safety function Safe Direction (SDI)False
보호 타입입력 상 제동 드라이브
출력 상 및 접지 간 과전류 드라이브
과열 방지 드라이브
모터 상 간 단락 회로 드라이브
열 보호 드라이브
너비150 mm
높이232.0 mm
깊이178.0 mm
제품 무게3.5 kg
사용환경
구동 포지션수직 +/- 10 도
제품 인증CE
ATEX
NOM
GOST
EAC
RCM
KC
마킹CE
ATEX
UL
CSA
EAC
RCM
표준EN / IEC 61800-5-1
전자기 적합성정전기 방전 면역 테스트 레벨 3 일치되는 IEC 61000-4-2
복사 라디오-주파수 전자기성 장 면역 테스트 레벨 3 일치되는 IEC 61000-4-3
전기적 순간 과도상태/파열 면역 테스트 레벨 4 일치되는 IEC 61000-4-4
1.2/50 μs - 8/20 μs 서지 면역 테스트 레벨 3 일치되는 IEC 61000-4-5
전도된 라디오-주파수 면역 테스트 레벨 3 일치되는 IEC 61000-4-6
전압 저하 및 간섭 면역 테스트 일치되는 IEC 61000-4-11
Environmental class (during operation)Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)Class 3K5 according to EN 60721-3
Volume of cooling air60 m3 / H
과전압 카테고리III
조절 루프Adjustable PID regulator
속도 정확성공칭 슬립의 +/- 10 % 0.2 Tn ~ Tn
오염 정도
Ambient air transport temperature-25…70 °C
사용온도-10…50 °C 출력감세 없는
50…60 °C 있는
저장온도-25…70 °C
포장 단위
패키지 유형 1PCE
패키지 1의 단위 수1
패키지 1 무게4.185 kg
패키지 1 높이19.5 cm
패키지 1 너비22.0 cm
패키지 1 길이33.0 cm
패키지 유형 2P06
패키지 2의 단위 수10
패키지 2 무게55.26 kg
패키지 2 높이73.5 cm
패키지 2 폭60.0 cm
패키지 2 길이80.0 cm
패키지 3 높이80 cm
상품의 지속 가능성
지속 가능성 제공 상태Green Premium 제품
REACh 규정
print REACh 선언
EU RoHS 지침선제 준수(EU RoHS 법적 범위 외 제품)
print EU RoHS 선언
수은 없음
RoHS 면제 정보
print 예
중국 RoHS 규정
print 중국 RoHS 선언
환경 공시
print 제품 환경 프로필
순환성 프로필
print 수명 종료 정보
WEEE이 제품은 EU 시장에서 특정 폐기물 수집 절차에 따라 폐기되어야 하며, 휴지통에 버려서는 안됩니다.
업그레이드 가능성업그레이드된 구성 요소 이용 가능
계약 보증
보증18 개월
