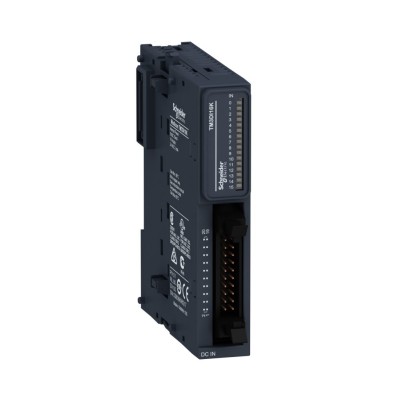

| TM3DI16K
이산 입력 모듈, Modicon TM3, 16개 입력(HE10) 24 VDC  | | |
기본항목 | 제품의 범위 | Modicon TM3
| | 제품 또는 구성요소 타입 | 디지털 입력 모듈
| | 범위 호환성 | Modicon M241
Modicon M251
Modicon M221
Modicon M262
| | 디지털 입력 수 | 16 입력 일치되는 IEC 61131-2 타입 3
| | 디지털 입력 로직 | 싱크 또는 소스 (긍정적인/네거티브)
| | 디지털 입력 전압 | 24 V
| | 디지털 입력 전류 | 5 mA 입력
|
전기적/기계적 특성 | 디지털 I/O 수 | 16
| | 전류 소모 | 5 mA 에서 5 V DC 버스 커넥터를 통해 상태 off에서)
0 mA 에서 24 V DC 버스 커넥터를 통해 상태 on에서)
0 mA 에서 24 V DC 버스 커넥터를 통해 상태 off에서)
35 mA 에서 5 V DC 버스 커넥터를 통해 상태 on에서)
| | 디지털 입력 전압 타입 | DC
| | 전압 상태 1 보장됨 | 15...28.8 V 입력
| | Current state 1 guaranteed | >= 2.5 mA 입력)
| | 전압 상태 0 보장됨 | 0...5 V 입력
| | Current state 0 guaranteed | <= 1 mA 입력)
| | 입력 임피던스 | 4.4 kOhm
| | 반응 시간 | 4 ms turn-on)
4 ms turn-off)
| | 로컬 시그널링 | 입력 상태 채널당 LED 1개 녹색)
| | 전기적 연결 | HE-10 커넥터 for inputs
| | Maximum cable distance between devices | 쉴드되지 않은 케이블 <50 m regular input
| | 절연 | Between input and internal logic 에서 500 V AC
Non-insulated between inputs
| | 마킹 | CE
| | 취부 방식 | Top hat type TH35-15 레일 일치되는 IEC 60715
Top hat type TH35-7.5 레일 일치되는 IEC 60715
고정 키트 있는 플레이트 또는 패널
| | 높이 | 90 mm
| | 깊이 | 81.3 mm
| | 너비 | 21.4 mm
| | 제품 무게 | 0.65 kg
|
사용환경 | 표준 | EN/IEC 61010-2-201
EN / IEC 61131-2
| | 제품 인증 | CULus
C-Tick
| | 정전기 방전에 대한 저항 | 8 kV 공기 중에 일치되는 EN / IEC 61000-4-2
4 kV 접점에서 일치되는 EN / IEC 61000-4-2
| | 전자기성 장에 대한 저항 | 10 V/m 80 MHz...1 GHz 일치되는 EN / IEC 61000-4-3
3 V/m 1.4 GHz...2 GHz 일치되는 EN / IEC 61000-4-3
1 V/m 2 GHz...3 GHz 일치되는 EN / IEC 61000-4-3
| | 자기성 장에 대한 저항 | 30 A/m 50/60 Hz 일치되는 EN/IEC 61000-4-8
| | 빠른 순간과도전압에 대한 저항 | 1 kV I/O 일치되는 EN / IEC 61000-4-4
| | 내서지 | 1 kV I/O 공통 모드 일치되는 EN / IEC 61000-4-5 DC
| | 전도된 교란에 대한 저항, 라디오 주파수 장에 의해 유도됨 | 10 V 0.15...80 MHz 일치되는 EN / IEC 61000-4-6
3 V spot frequency (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) 일치되는 Marine specification (LR, ABS, DNV, GL)
| | 전자기성 방출 | Radiated emissions 40 dBμV/m QP class A ( 10 m) 에서 30…230 MHz 일치되는 EN / IEC 55011
Radiated emissions 47 dBμV/m QP class A ( 10 m) 에서 230…1000 MHz 일치되는 EN / IEC 55011
| | 사용온도 | -10…35 °C vertical installation
-10…55 °C horizontal installation
| | 저장온도 | -25…70 °C
| | 상대 습도 | 10…95 %, 응축 없는 in operation)
10…95 %, 응축 없는 스토리지에서)
| | IP 등급 | IP20 보호 커버 제자리에 있는
| | 오염 정도 | 이
| | 사용 고도 | 0...2000 m
| | 스토리지 고도 | 0…3000 m
| | 내진동 | 3.5 mm 에서 5…8.4 Hz 위에,중에 DIN 레일
3 gn 에서 8.4…150 Hz 위에,중에 DIN 레일
3.5 mm 에서 5…8.4 Hz 위에,중에 패널
3 gn 에서 8.4…150 Hz 위에,중에 패널
| | 내충격성 | 15 gn 11 ms
|
포장 단위 | 패키지 유형 1 | PCE
| | 패키지 1의 단위 수 | 1
| | 패키지 1 무게 | 179.0 g
| | 패키지 1 높이 | 7.5 cm
| | 패키지 1 너비 | 12.5 cm
| | 패키지 1 길이 | 10.5 cm
| | 패키지 유형 2 | S04
| | 패키지 2의 단위 수 | 42
| | 패키지 2 무게 | 8.326 kg
| | 패키지 2 높이 | 30.0 cm
| | 패키지 2 폭 | 40.0 cm
| | 패키지 2 길이 | 60.0 cm
|
상품의 지속 가능성 | 지속 가능성 제공 상태 | Green Premium 제품
| | REACh 규정 |
 REACh 선언 | | SVHC 없는 REACh | 예
| | EU RoHS 지침 | 선제 준수(EU RoHS 법적 범위 외 제품)
EU RoHS 선언 | | 유독성 중금속 없음 | 예
| | 수은 없음 | 예
| | RoHS 면제 정보 |
예 | | 중국 RoHS 규정 |
중국 RoHS 선언 | | 환경 공시 |
제품 환경 프로필 | | 순환성 프로필 |
수명 종료 정보 | | WEEE | 이 제품은 EU 시장에서 특정 폐기물 수집 절차에 따라 폐기되어야 하며, 휴지통에 버려서는 안됩니다.
| | PVC 없음 | 예
|
계약 보증 |
|
